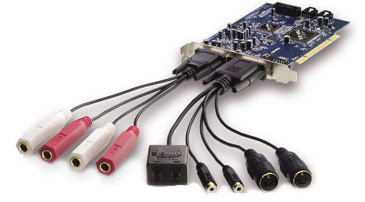

Creative Professional E-Mu 0404

Звуковая карта PCI построена на основе 32-разрядного цифрового сигнального процессора E-DSP и оснащена аналогово-цифровым преобразователем (AЦП) Texas Instruments ADC PCM1804.

Основные характеристики:

• АЦП работающий с сигналом 24 бит/192 кГц;
• Соотношение сигнал/шум — 111 дБ;
• Динамический диапазон — 112 дБ;
• Цифро-аналоговый преобразователь (ЦАП) AKM AK4395 c поддержкой сигнала 24 бит/192 кГц;
• Соотношение сигнал/шум — 120 дБ;
• Динамический диапазон — 116 дБ.

Карта позволяет записывать и воспроизводить звук (на цифровом выходе) с разрядностью до 24 бит и с частотой дискретизации до 96 кГц. Разделение каналов на аналоговом входе — более 120 дБ, на аналоговом выходе — более 109 дБ. Новинка рассчитана на установку в компьютеры, работающие под управлением операционных систем Windows 2000 или XP; в комплект поставки входят драйверы с поддержкой WDM, Direct Sound и ASIO 2.0. Карта не имеет поддержки мультимедийных программных интерфейсов A3D и EAX. Устройство снабжено аналоговыми входом и выходом, цифровыми оптическим и коаксиальным входом/выходом, а также MIDI-интерфейсом. В комплект поставки входят программный секвенсор Cubasis VST 4.0 E-MU edition, звуковой редактор WaveLab Lite 2.5 и пробная версия программы diskWelder Bronze для создания DVD-аудио.

Конфигурация входа/выхода:

• Два аналоговых входа и выхода размером 1/4"
• Оптический S/PDIF вход/выход 24-бит/96кГц (переключаемый на AES/EBU)
• Коаксильный S/PDIF вход/выход 24-BIT/96KHZ (переключаемый на TO AES/EBU)
• MIDI вход/выход

E-DSP аппаратные эффекты, микширование и мониторинг:

Особенностью Цифровых Аудиосистем E-MU's является E-DSP чип, включающий аппаратный процессор эффектов с более чем 28 плагинами эффектов (более 600 пресетов). E-DSP также обеспечивает нулевую задержку, аппаратное микширование и мониторинг с использованием PatchMix DSP микшера, предоставляя возможность непревзойденной гибкости в маршрутизации аудио между всеми физическими и виртуальными (ASIO/WDM) входами и выходами, не требуя внешнего микшера.

Список плагинов эффектов:

E-MU PatchMix DSP

Toolbar (Панель инструментов)

Быстрый доступ к наиболее используемым функциям, например: Показать/Скрыть,Управление Сессиями/Эффектами, и т.д.

Audio Source (Аудио Источник)

К Patchstripe можно подводить любые внешние аналоговые или цифровые входы, равно как и внутренние источники ваших аудиоприложений, например ASIO или DirectSound.

Insert Chain (Секция разрывов)

Секция разрывов создает маршрут канала для аудио или плагина эффекта, физического или виртуального (ASIO) выхода, в любой последовательности, например: мониторинг записи с эффеками, но при чистой записи. Вы также можете направить и вернуть аудио сигнал на /от внешнего устройства как при обычной записи.

Viewer Window (3 модели)

Редактор Эффектов (Effects Editor) позволяет просматривать и редактировать параметры.Пэтчбаи дают возможность увидеть конфигурации входа/выхода как на ладони.

Effects Presets (более 600)

Пресеты эффектов позволяют использовать функции drag&drop легко и просто. Эффекты можно «перетащить» в слоты и на Aux/Main шины,а также создать новые пресеты и конфигурации. Возможность объединения нескольких эффектов, создавая таким образом новые.

Aux Sends (Посылы)

Два посыла позволяют отправлять аудио сигнал на шины, для процессора эффектов или субмикширования до того как сигнал попадет в канал рекордера (идеально подходит для cue-микширования в наушниках).

Sync (Синхронизация)

Для полной синхронизации Цифровой студии используйте Internal Clock, External ADAT, или S/PDIF синхронизацию.

Техническая спецификация

Главное

• Частота сэмплирования: 44.1, 48, 96, 192кГц по внутреннему или внешнему синхронизирующему устройству (без конвертации частоты сэмплирования)
• Разрядность: 24-бит вход/выход, работает с 32-бит
• Спецификация PCI:
• • PCI 2.2 совместимый
  • Форм-фактор, короткая PCI карта
  • 3.3 В вход/выход
  • PCI шина способствует меньшей нагрузки на CPU
• E-MU E-DSP™ 32-бит DSP процессор
• Аппаратное, 32-х канальное микширование и мульти-эффекторная обработка
• Прямой аппаратный мониторинг с эффектами и нулевой задержкой
• ASIO 2.0, WDM/MME/ DirectSound Drivers
• Anti-Pop защита от щелчков мониторов минимизирует помехи
• Сверхнизкий джиттер

Аналоговые линейные входы (2)

• Тип: бесшумный
• A/D конвертер: PCM1804
• Операционный усилитель: NJM2068
• Уровень: -10dBV номинальный, 6dBV максимальный (небалансный)
• Частотный диапазон (20Гц 20кГц): +0.20/-0.10dB
• Динамический ряд (1kHz, A-взвешенный): 111dB
• Отношение сигнал/шум (A-взвешенный): 111dB
• THD+N (1kHz на-1dBFS): -100dB (.001%)
• Стерео взаимопроникновение каналов (1kHz на -1dBFS): -120dB

Аналоговые линейные выходы (2)

• Тип: бесшумный, трехполярный дифференциальный фильтр низких частот
• D/A конвертер: AK4396
• Уровень: -10dBV номинальный, 6dBV максимальный (небалансный)
• Частотный диапазон (20Hz 20kHz): + 0.05/-0.10dB
• Динамический ряд(1kHz, A-взвешенный): 116dB
• Отношение сигнал/шум (A-взвешенный): 116dB
• THD+N (1kHz на -1dBFS): -100dB (.001%)
• Стерео взаимопроникновение каналов(1kHz на -1dBFS): -109dB

Цифровые входы/выходы

• S/PDIF:
• • 2 входа/2 выхода оптические или коаксиальные (transformer coupled)
  • AES/EBU или S/PDIF формат (переключение с помощью ПО)
• MIDI:1 вход, 1 выход

Синхронизация

• Внутренне синхронизирующее устройство работает с частотой 44.1, 48, 96, 192kHz
• Внешнее синхронизирующее устройство S/PDIF (оптическое или коаксиальное 44.1 96kHz)

В комплект коробки для розничной продажи входят:

• Карта E-MU 0404 PCI
• Аналоговый соединительный вход/выход кабель
• Цифровой соединительный вход/выход кабель
• Руководство для быстрого запуска
• • CD-ROM E-MU Цифровые Аудио Системы
  • Windows^® 2000, XP и XP x64 Drivers
  • E-MU PatchMix DSP
  • E-MU Power FX
  • E-MU E-DSP FX Library
  • Руководство пользователя
  • CD-ROM с программным обеспечением E-MU Production Tools
  • Cakewalk SONAR LE
  • Steinberg Cubase LE
  • Ableton Live 4 Lite for E-MU
  • Steinberg Wavelab Lite
  • IK Multimedia AmpliTube LE
  • Minnetonka diskWelder BRONZE (Trial)
  • SFX Machine LT
  • E-MU Proteus X LE (включает более 1000 звуков)

Минимальные системные требования

• Intel^® or AMD^® processor 1 GHz или более быстрый
• Intel, AMD или 100% совместимая материнская плата и чипсэт
• Microsoft^® Windows^® XP (SP 2) или Windows XP x64
• 256MB System RAM
• 900MB свободного пространства жесткого диска для полной инсталляции
• PCI 2.1 совместимый слот для карты E-MU 0404 PCI
• CD-ROM/CD-RW или DVD-ROM устройство необходимый для установки ПО
• XVGA Video (1024 ? 768)
