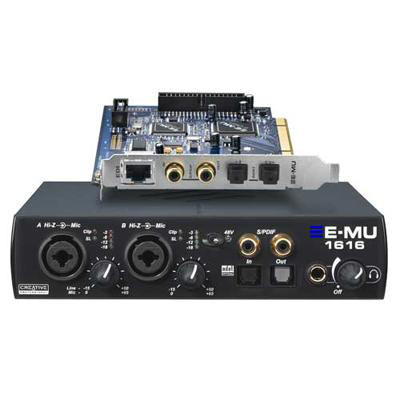

Creative Professional E-Mu 1616 PCI

Высококлассный 24-бит/192кГц аудиоинтерфейс, состоящий из карты PCI и внешнего блока ввода/вывода, с конверторами на борту.

Система предельно портативна: для записи, редактирования, микширования и виртуальных инструментов вы можете использовать плату E-MU 02 CardBus автономно для эффектов с аппаратным ускорением и высококачественного выхода стереонаушников/линейного выхода, либо совместно с боксом MicroDock M, получая тем самым полную гибкость аналоговых и цифровых входов и выходов.

Собственный DSP — свыше 600 автономных и подключаемых эффектов E-MU Power FX VST, не требующих надстройки CPU.

PatchMix™ DSP — аппаратное микширование и мониторинг с нулевым временем ожидания при помощи супергибкой панели — внешний микшер не требуется.

Портативный бокс MicroDock M обеспечивает 16 входов/16 выходов плюс входы/выходы MIDI — все, от балансных аналоговых входов и входов проигрывателя до ADAT и S/PDIF (переключаются в AES/EBU).

Два предварительных усилителя E-MU XTC™ студийного класса, сверхнизкого уровня шума (-127дБu EIN) с мягким аналоговым ограничителем — микрофонный/линейный и прямые Hi-Z входы через коннекторы Neutrik, фантомное питание 48В и 60дБ усиления.

Совместимость с наиболее распространенными аудио/секвенсерными приложениями — драйверы для 24-бит/192кГц ASIO 2.0 со сверхнизким временем WDM задержки.

Пакет программных инструментов E-MU: включает в себя Cakewalk SONAR LE, Steinberg Cubase LE и Wavelab Lite, Ableton Live Lite 4 для E-MU, IK Multimedia AmpliTube LE и T-RackS EQ, Minnetonka diskWelder BRONZE, SFX Machine LT, плюс Proteus X LE Desktop — все, что вам необходимо для создания, записи, редактирования, мастеринга и сведения в один микс.

E-DSP аппаратные эффекты, микширование и мониторинг:

Особенностью Цифровых Аудиосистем E-MU's является E-DSP чип, включающий аппаратный процессор эффектов с более чем 28 плагинами эффектов (более 600 пресетов). E-DSP также обеспечивает нулевую задержку, аппаратное микширование и мониторинг с использованием PatchMix DSP микшера, предоставляя возможность непревзойденной гибкости в маршрутизации аудио между всеми физическими и виртуальными (ASIO/WDM) входами и выходами, не требуя внешнего микшера.

Список плагинов эффектов:

E-MU PatchMix DSP

Toolbar (Панель инструментов)

Быстрый доступ к наиболее используемым функциям, например: Показать/Скрыть,Управление Сессиями/Эффектами, и т.д.

Audio Source (Аудио Источник)

К Patchstripe можно подводить любые внешние аналоговые или цифровые входы, равно как и внутренние источники ваших аудиоприложений, например ASIO или DirectSound.

Insert Chain (Секция разрывов)

Секция разрывов создает маршрут канала для аудио или плагина эффекта, физического или виртуального (ASIO) выхода, в любой последовательности, например: мониторинг записи с эффеками, но при чистой записи. Вы также можете направить и вернуть аудио сигнал на /от внешнего устройства как при обычной записи.

Viewer Window (3 модели)

Редактор Эффектов (Effects Editor) позволяет просматривать и редактировать параметры.Пэтчбаи дают возможность увидеть конфигурации входа/выхода как на ладони.

Effects Presets (более 600)

Пресеты эффектов позволяют использовать функции drag&drop легко и просто. Эффекты можно «перетащить» в слоты и на Aux/Main шины,а также создать новые пресеты и конфигурации. Возможность объединения нескольких эффектов, создавая таким образом новые.

Aux Sends (Посылы)

Два посыла позволяют отправлять аудио сигнал на шины, для процессора эффектов или субмикширования до того как сигнал попадет в канал рекордера (идеально подходит для cue-микширования в наушниках).

Sync (Синхронизация)

Для полной синхронизации Цифровой студии используйте Internal Clock, External ADAT, или S/PDIF синхронизацию.

Техническая спецификация

Главное

• Частота сэмплирования: 44.1, 48,88.2, 96,176.4,192 KHZ по внутреннему или внешнему синхронизирующему устройству (без конвертации частоты сэмплирования)
• Разрядность: 24-бит вход/выход, работает с разрядностью 32 бита

• Спецификация PCI :

  • PCI 2.2 совместимый
  • Форм-фактор, короткая PCI карта
  • 3.3В
• PCIe шина способствует меньшей нагрузки на CPU
• E-MU E-DSP™ 32-бит DSP процессор
• Аппаратно-ускоренная, 32-х канальное микширование и мульти - эффекторная обработка
• Прямой аппаратный мониторинг с эффектами и нулевой задержкой
• ASIO 2, WDM/MME/DirectSound,x64 Drivers
• EDI (E-MU Digital Interface) собственная 64-канальный аудио интерфейс на CAT-5 кабеле
• Anti-Pop защита от щелчков мониторов минимизирует помехи
• Сверхнизкий джиттер

Аналоговые линейные входы (4)

• Тип: балансный, бесшумные
• A/D конвертер: PCM1804
• • Уровень (выбирается программными средствами):
  • Профессиональный: +4dBu номинальныйl, 20dBu максимальный (балансный)
  • Пользовательский: -10dBV номинальный, 6dBV максимальный (небалансный)
• Частотный диапазон (20Hz 20kHz): +/- .03dB
• Динамический диапазон(1kHz, A-взвешенный): 112dB
• Отношение сигнал/шум (A-взвешенный): 112dB
• THD+N (1kHz на -1dBFS): -110dB (.0007%)
• Стерео взаимопроникновение каналов (1kHz на -1dBFS): -120dB

Аналоговые линейные выходы (6)

• Тип: балансные, бесшумные, двухполярный дифференциальный фильтр низких частот
• D/A конвертер: CS4392
• • Уровень (выбирается программными средствами):
  • Профессиональный: +4dBu номинальный, 20dBu максимальный (балансный)
  • Пользовательский: -10dBV номинальный, 6dBV максимальный (небалансный)
• Частотный диапазон (20Hz 20kHz): + 0.0/-.06dB
• Динамический диапазон (1kHz, A-взвешенный): 112.5dB
• Отношение сигнал/шум (A-взвешенный): 112ю.5dB
• THD+N (1kHz at -1dBFS): -98dB (.0012%)
• Стерео взаимопроникновение каналов (1kHz на -1dBFS): -115dB

Цифровые входы/выходы

• S/PDIF:
• 2 коаксиальных входа/выхода
• 2 оптических входа/выхода (переключение с помощью ПО на ADAT)
• AES/EBU или S/PDIF формат (переключение с помощью ПО)

• ADAT:
• 8 каналов, 24-bit @ 44.1/48kHz
• 4 канала, 24-bit @ 88.2/96kHz (S-MUX совместимый)
• 2 канала, 24-bit @ 176.4/192kHz

• MIDI:
• 2 входа, 2 выхода

Синхронизация

• Внутренне синхронизирующее устройство работает с частотой 44.1, 48,88.2, 96,176.4, 192kHz
• • Внешнее синхронизирующее устройство
  • Оптическое S/PDIF (44.1 96kHz)
  • Коаксиальное S/PDIF (44.1-192kHz)
  • ADAT (44.1 192kHz)

• SMPTE/LTC/MTC (через опциональный Sync Daughtercard)
• 24, 25, 30 drop-frame, 30 non-drop
• Конвертация SMPTE в MTC, MTC в SMPTE
• SMPTE Striping
• Маховик/Перебои/Регенерация

Combo микрофонный предусилитель/Hi-Z/Линейные входы (2)

• Тип: E-MU® XTC™ combo микрофонный преамп Hi-Z/ линейный вход с программным лимитером
• Уровень нагрузки: +60dB
• Частотный диапазон (min gain, 20Hz-20kHz): +0.0/-0.1dB
• Стерео взаимное влияние каналов (1kHz min gain, -1dBFS): -115dB
• • Hi-Z линейный вход:
  • Входное сопротивление: 1Ом
  • Максимальный уровень: +18dBV (20.2dBu)
  • Динамический ряд (A-взвешенные, 1kHz, min gain): 112.5dB
  • Соотношение сигнал/шум (A-взвешенные, min gain): 112dB
  • THD+N (1kHz at -1dBFS, min gain): -102dB (.0008%)

• Микрофонный предусилитель:
• Входное сопротивление: 1.5KОм
• Максимальный уровень: +6dBV (+8.2dBu)
• EIN (20Hz-20kHz, 150ohm, невзвешенное): -127dBu
• Соотношение сигнал/шум (A-взвешенное, min gain): 112.5dB
• THD+N (1kHz at -1dBFS, min gain): -103dB (.0007%)
• Фантомная мощность: 48V
• Програмный лимитер: 5dB максимальное сжатие (выбор программными средствами)

Усилитель для наушников

• Тип: линейный усилитель мощности
• D/A конвертер: CS4392
• Уровень усиления: 85dB
• Максимальная выходная мощность: 50mW
• Выходное сопротивление: 22 Ом
• Частотный диапазон (20Hz-20kHz): +0.0/-0.07dB
• Динамический диапазон (A-взвешенный): 112dB
• Соотношение сигнал/шум (A-взвешенное): 112dB
• THD+N (1kHz, максимальное усиление): 600Ом нагрузки: -92dB
• Стерео взаимное влияние каналов (1kHz at -1dBFS, 600 Ом нагрузка ):-100dB

Phono вход (стерео)

• Тип: RIAA фоно вход
• • Максимальный уровень:
  • Профессиональный: 60mV RMS
  • Пользовательский: 15mV RMS
• Входное сопротивление: 47KОм
• Частотный диапазон (20Hz – 20kHz): +0.1/-0.3dB
• Соотношение сигнал/шум (15mV RMS небалансный вход, A-взвешенный): 96dB
• THD+N (1kHz, 15mV RMS input): -88dB (.004%)
• Стерео взаимное влияние каналов (1kHz на -1dBFS): -80dB

Коробка для розничной продажи ключает:

• Карта E-MU 1010 PCI
• E-MU MicroDock
• EDI (E-MU Digital Interface) кабель (3 метра)
• Универсальный адаптер питания
• MIDI соединительный кабель
• Руководство по быстрой устнановке

• E-MU Digital Audio Systems CD-ROM
• Windows® XP и x64 Drivers
• E-MU PatchMix DSP
• E-MU Power FX
• E-MU E-DSP Effects Library

CD-ROM с продуками E-MU Production Tools:

• Cakewalk SONAR LE
• Steinberg Cubase LE
• Ableton Live Lite 4 for E-MU
• Steinberg Wavelab Lite
• IK Multimedia AmpliTube LE
• IK Multimedia T-RackS EQ
• Minnetonka diskWelder BRONZE
• SFX Machine LT
• E-MU Proteus X LE (включает более 1000 звуков)

Минимальные системные требования

• Intel® или AMD® processor - 1 GHz или более быстрый
• Intel, AMD или 100% совместимая материнская плата и чипсет
• Microsoft® Windows® XP (SP 2) или Windows XP x64
• 256MB System RAM
• 900MB свободного пространства жесткого диска для полной инсталляции
• PCI 2.1 совместимый слот для E-MU карты 1010 PCI
• CD-ROM/CD-RW или DVD-ROM устройство необходимое для установки ПО
• XVGA Video (1024 X 768)
